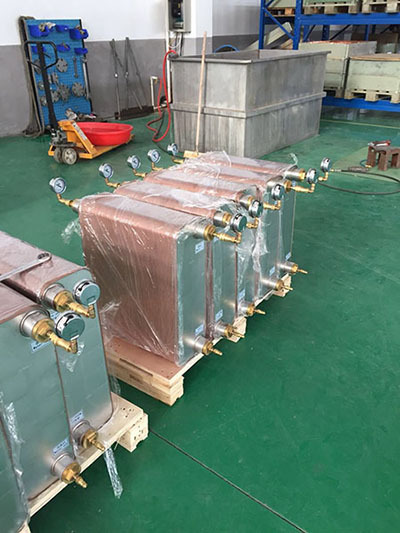

釬焊式板式換熱器是由一系列具有一定波紋形狀的金屬片疊裝經過釬焊加工而成的一種新型高效換熱器。各種板片之間形成薄矩形通道，通過板片進行熱量交換。它與常規的管殼式換熱器相比，在相同的流動阻力和泵功率消耗情況下，其傳熱系數要高出很多，在適用的范圍內有取代管殼式換熱器的趨勢。

釬焊式板式換熱器清洗工藝要求：

1）酸洗溫度：提升酸洗溫度有利于提高除垢效果，如果溫度過高就會加劇酸洗液對換熱器板片的腐蝕，通過反復試驗現，酸洗溫度控制在60℃為宜。

2）酸洗液濃度：根據反復試驗得出，酸洗液應按甲酸81.0%、水17.0%、緩沖劑1.2%、表面活性劑0.8%的濃度配制，清洗效果極佳。

3）酸洗方法及時間：酸洗方法應以靜態浸泡和動態循環相結合的方法進行。酸洗時間為先靜態浸泡2h，然后動態循環3——4h。在酸洗過程中應經常取樣化驗酸洗濃度，當相鄰兩次化驗濃度差值低于0.2%時，即可認為酸洗反應結束。

4）鈍化處理：酸洗結束后，板式換熱器表面的水垢和金屬氧化物絕大部分被溶解脫落，暴露出嶄新的金屬，極易腐蝕，因此在酸洗后，對換熱器板片進行鈍化處理。
